Стальные оребренные отдельно стоящие экономайзеры применяются в качестве хвостовых поверхностей нагрева котлов ARCUS серий SOLIDA, FUMO и предназначены для нагревания питательной воды теплом уходящих дымовых газов.

Увеличивают КПД котла на 9,8%, снижают расход угля на 16%.

Расчетный срок службы: 5 лет на каменном угле.

Базовый комплект поставки: экономайзер

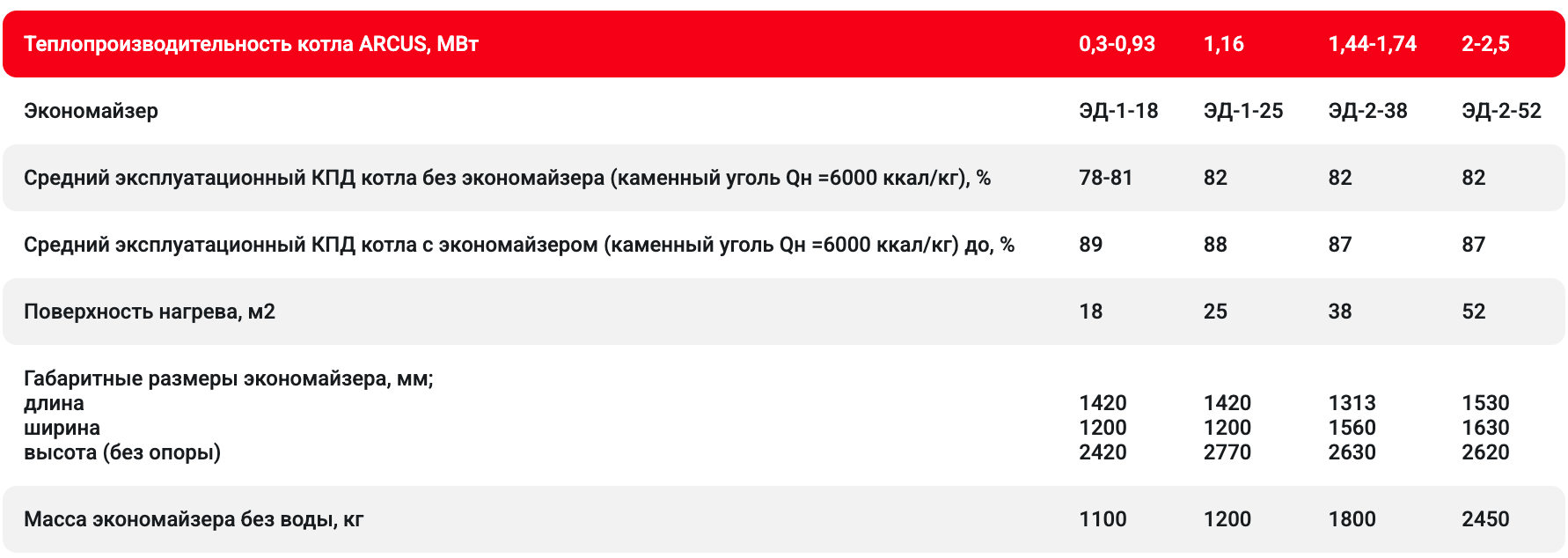

Характеристики

Габаритный чертеж

Описание

Характеристики

Габаритный чертеж

Описание

Тип экономайзера: наружный, дымогарного типа.

Назначение: опция для водогрейных водотрубных котлов ARCUS SOLIDA, FUMO, которая максимально оптимизирует работу котла:

обеспечивает высокий КПД в широком диапазоне работы котла.
снижает объем потребления топлива
исключает потери тепла путем предотвращения выброса горячих газов напрямую в атмосферу.

Устройство: Экономайзер состоит из вертикально расположенного корпуса, двух крышек-верхней и нижней, 4-х стоек. Его теплообменник располагается в шахматном порядке и имеет оребрение. Циркуляция воды осуществляется последовательно через экономайзер и котел.

Принцип работы: Увеличение КПД происходит за счет теплообмена между уходящими дымовыми газами из котла и водой проходящей внутри корпуса экономайзера. При этом уходящие газы теряют свою температуру на нагрев воды поступающей в экономайзер. КПД котла увеличивается пропорционально повышению температуры питательной воды и уменьшению температуры уходящих газов.

Внимание! Необходимо обеспечить температуру газов на выходе из экономайзера не ниже 100 гр. С. Это исключит образование конденсата и налипания золы на поверхности нагрева.

Сравнение параметров на примере котла ARCUS SOLIDA-1740 К
Котел ARCUS SOLIDA-1740 К без экономайзера

длина — 4070 мм
КПД — 82%
расход угля — 1655 т/год

Котел ARCUS SOLIDA-1740 К с экономайзером

длина — 6030 мм
КПД — 87%
расход угля — 1450 т/год
